Jaką szynę UFS chciałbyś/chciałabyś mieć w swoim zestawie?
4x80, 243, rockered, pochylenie buta (rockered, tilt) 0%  0%  [ 0 ]
4x80, 243, pochylenie (tilt) 21%  21%  [ 3 ]
4x84, 255 rockered pochylenie buta (rockered, tilt) 7%  7%  [ 1 ]
4x84, 255, pochylenie (tilt) 14%  14%  [ 2 ]
4x90, 273, rockered, pochylenie buta (rockered, tilt) 0%  0%  [ 0 ]
4x90, 273, pochylenie (tilt) 0%  0%  [ 0 ]
4x100, 303, rockered, pochylenie buta (rockered, tilt) 43%  43%  [ 6 ]
4x100 303, pochylenie buta (tilt) 0%  0%  [ 0 ]
3x 125/110 (255 or longer) pochylenie buta (tilt) 14%  14%  [ 2 ]
Liczba głosów : 14
Autor Wiadomość
PostNapisane: 2 sie 2017, o 12:12
Offline
Użytkownik

Dołączył(a): 20 maja 2016, o 13:20
Posty: 60
Jak każdy wie rynek szyn pod UFS jest mocno okrojony, mówimy o szynach aluminiowych dedykowanych pod FSK.

Jeśli masz buta z płaskim montażem na 165mm, jesteś zmuszony/zmuszona do wyboru z pośród paru pozycji:
- Rollerblade 243, 255, 273 - nie są już produkowane i coraz ciężej dostępne
- Ground Control FSK frame
- Kizer Arrow
- K2 R100 - praktycznie nie do dostania!
- Wizard NR90/100/110 - której cena jest w większości Was zaporowa, także wliczam się do tych osób ;smile;

Postanowiłem dokonać parę pomiarów, przerzucić wszystko na elektroniczną deskę kreślarską i w ten sposób narodziły się różne modele szyn.
Zdjęcia przedstawiają 2 modele: pod duże koła 100/110mm, dodany rockering oraz pochylenie buta.
Zapytacie po co pochylenie? Pochylenie stawia rolkarza w bardziej naturalnej pozycji do jazdy, bardziej agresywnej i gotowej to akcji. Polecam pojeździć w Rollerblade Fusion i przesiąść się na inne rolki z płaską piętą, różnica jest kolosalna!
A po co rockering? Przy tak długiej szynie (303 lub 333mm) przyda się ustawienie kół w banana. :)

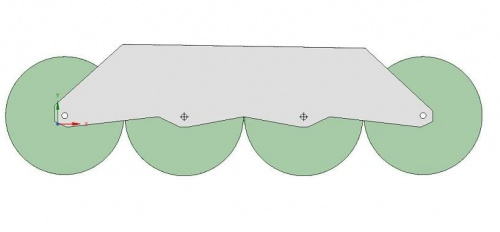

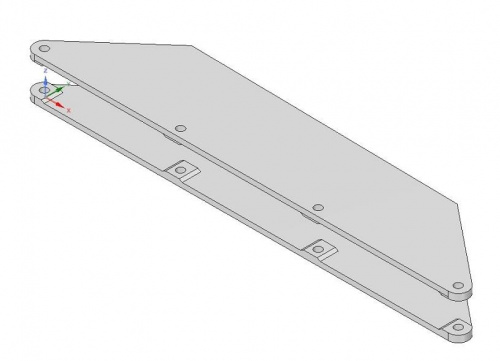

Szyna pod koła 100
Obrazek

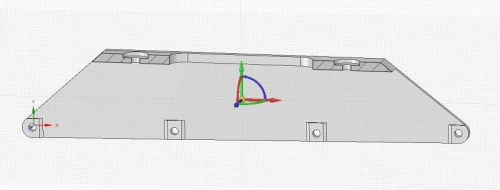

Szyna pod koła 100, widok z boku
Obrazek

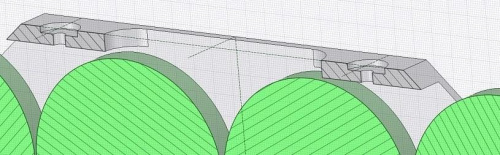

Szyna pod koła 100, Przekrój
Obrazek

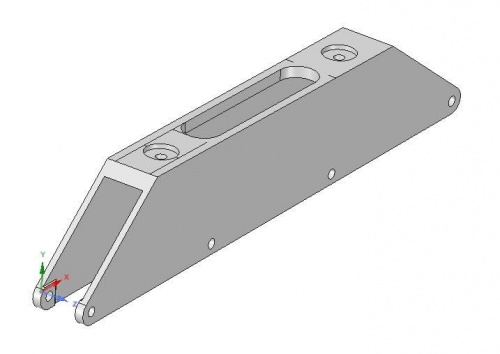

Szyna pod koła 110
Obrazek

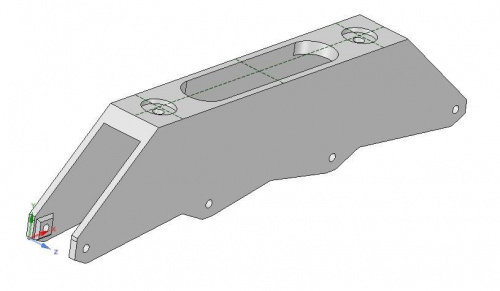

Szyna pod koła 110
Obrazek

Szyna pod koła 110, przekrój
Obrazek



Teraz prośba do Was: jakich szyn szukacie lub jakie chcielibyście mieć możliwość kupić?
Proszę zagłosujcie w ankiecie

Jeśli macie inny pomysł, dajcie znać w komentarzu.
Szyny na osie jednostronne. Materiał najprawdopodobniej amelinium 6061.

Proszę nie sugerujcie się wyglądem szyn, będzie on dopracowywany na dalszym etapie.
Początkowo chciałbym poznać Wasze marzenia co do idealnej szyny pod system UFS oraz najważniejsze czy w ogóle jesteście zainteresowani nowymi szynami.

Dzięki!

________________________________________________________________________________________________

English
________________________________________________________________________________________________

As many of you know UFS frames market is heavily limited when it comes to aluminium frames for freeride/FSK.

If you have a setup with a flat 165mm mounting, you are forced to choose from a fiew items:
- Rollerblade 243, 255, 273 - which are no longer produced and are starting to be very rare
- Ground Control FSK frame
- Kizer Arrow
- K2 R100 - practically unavaliable (when we speak about Poland)
- Wizzard NR90,100,110 frame - which price is not afordable for many of you, including me ;smile;

I've decided to make some measurements, toss everyting on an electronic drawing board and in this way new models were born.
Pictures below show 2 models: 100 and 110mm wheel, added rockering and tilt of the boot.
You ask why the tilt? Tilting the frame will eventualy put the skater in a more natural riding position, more aggresive and ready to take action. For every one, I recomend to skate in Rollerblade Fusion/Solo and then swith to other flat heel boot (like K2 Unnatural), the difference is colossal!
And why rockering? With such a long frame (303 or 333mm) it is usefull to set the wheels in a banana shape way.

Frame for 100mm wheels
Obrazek

Frame for 100mm wheels, side view
Obrazek

Frame for 100mm wheels, section
Obrazek

Frame for 110mm wheels
Obrazek

Frame for 110mm wheels
Obrazek

Frame for 110mm wheels, section
Obrazek

Now is your turn: what frames are you looking for?
Please vote in the survey.

If you have another idea, please let me know in the comment.
Frames will have one side axels, The material most likely will be aluminium 6061.

Please do not take the looks of the frame as a final project, it will be refined at a later stage.
Initially, I would like to know your thoughts on the ideal UFS frame and whether you will be interested in them.

Thanks!


Ostatnio edytowano 4 sie 2017, o 08:28 przez k0gut, łącznie edytowano 3 razy

Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 12:20
Offline
Site Admin

Dołączył(a): 7 lut 2011, o 15:56
Posty: 4586
Ja z wielką chęcią widział bym takie szyny w swoich rolkach w opcji 4x84mm w pochyleniu, bez rockeringu.
Może nazbiera się z 10-15 chętny ?


Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 12:26
Offline
Użytkownik

Dołączył(a): 20 maja 2016, o 13:20
Posty: 60
Jeszcze jedna opcja mnie męczy.
Czy otwory montażowe wykonać z opcją przesuwania szyny w przód i w tył?

Jeżdżąc w Rollerblade Fusion/Solo szyna siedziała idealnie wycentrowana.
W K2 Unnatural wydaje mi się (zaznaczam), że szyna jest delikatnie za bardzo przesunięta do tyłu i chciałbym ją mieć 0,5cm bardziej w przód.


________________________________________________________________________________________________

English
________________________________________________________________________________________________


I'm thinking about one more option.
If the mounting holes should be made in a way that the frame could be moved forward and backward?

Using an RB Alu 273mm frame in Rollerblade Fusion/Solo was perfect, it was sitting in the right spot.
In K2 Unnatural it seems to me that the frame is gently moved back and I would like to have it 0,5 cm moved in front.


Ostatnio edytowano 4 sie 2017, o 08:28 przez k0gut, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 12:29
Offline
Site Admin

Dołączył(a): 7 lut 2011, o 15:56
Posty: 4586
Z tym że w UFS ta regulacja jest bardzo znacząca, nie można delikatnie tego przesuwać, a same otwory nie mogą być zbyt blisko sibie.... ale dodatkowe otworki to zawsze jakaś opcja, o ile nie osłabią konstrukcji.


Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 12:35
Offline
Użytkownik

Dołączył(a): 20 maja 2016, o 13:20
Posty: 60
wystarczy zrobić otwór pod śrubę na całej długości. Natomiast gniazdo pod bolce UFS zrobić ciasno i wyfrezować w odpowiednich odległościach, tak żeby bolce w każdej pozycji były blokowane.
K2 ma podobne rozwiązanie na tylnej części swojej szyny R100. Przód cały wyfrezowali.

________________________________________________________________________________________________

English
________________________________________________________________________________________________

It just takes to make a hole for the mounting screw all the way. However the UFS socket should be made with precision and tight fit, it could be miled at appropriate distances so the pins in each position are blocked.

K2 has a similar solution on the back of theirs R100. The whole front was miled all the way.


Ostatnio edytowano 4 sie 2017, o 08:28 przez k0gut, łącznie edytowano 2 razy

Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 12:52
Offline
Dużo pisze

Dołączył(a): 15 lip 2012, o 21:23
Posty: 297
Podobne szyny robią chłopaki z Mushroma.
http://mushroomblading.bigcartel.com/pr ... zard-frame

Pokuszę się o stwierdzenie - Takie same :P ale jeżeli cena będzie ludzka - czyli nie 400$, to dlaczego nie?
Mi osobiście ten wygląd odpowiada, przy czym jeżeli udałoby się w to jakoś ogarnąć rockering jak w Salomonie, byłoby genialnie.

4x80mm flat + rockering na skrajnych osiach.


Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 13:11
Offline
Użytkownik

Dołączył(a): 20 maja 2016, o 13:20
Posty: 60
@~mer: zgadza się, takie same. Sęk w tym, że nie znam geometrii wizzarda. Nawet nie trzymałem w ręce nigdy tej szyny, a szkoda, bo chętnie bym pojeździł! :)

Jeśli chciałbyś szynę z mozliwością ustawienia rockeringu, musiałbym to dobrze przemyśleć. Początkowo zakładałem wykonanie szyny prerockered albo flat. Taki zmienny rockering dodałby kolejne elementy a to zwiększy koszty produkcji. Sam pomysł bardzo ciekawy, dzięki!

Jeśli zbierze się odpowiednia ilość zainteresowanych to będę mógł podać koszty produkcji pierwszej partii.

________________________________________________________________________________________________

English
________________________________________________________________________________________________


@~mer: Yes, they look the same. But i dont know the geometry of wizard frame. I did not even hold those frames in my hands, and its a pity, because i would be more than happy to skate them! ;smile;

If you want a frame with ability to set rockering on the wheels, I would have to think about it. At first I assumed a prerockeret or flat frame. Such variable setup of wheels would add more elements and this would increase production costs. Very interestind idea, thanks!

If there will be more people interested in those frames, I will be able to report the cost of production the first series.


Ostatnio edytowano 4 sie 2017, o 08:27 przez k0gut, łącznie edytowano 3 razy

Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 2 sie 2017, o 13:29
Offline
Site Admin

Dołączył(a): 7 lut 2011, o 15:56
Posty: 4586
im prostsze tym lepsze :)


Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 3 sie 2017, o 19:38
Offline
Początkujący

Dołączył(a): 11 lut 2017, o 23:49
Posty: 4
Też jestem zdania, że im prostsze tym lepsze. Generalnie dla mnie najlepsza byłaby 100/110 mm bo takiej szyny UFS w zasadzie nie ma. Każdy inny rozmiar jest dostępny i nie wiem czy jest sens bo wiadomo, że cena to nie będzie 200zł tylko sporo więcej i jeżeli będę miał wybór pomiędzy 4x84 Rb za ~200zł i Kogutowa szyna :D 4x84 za powiedzmy 500zł to kupię tą za połowę ceny.


Góra
 Zobacz profil Wyślij prywatną wiadomość

PostNapisane: 4 sie 2017, o 07:49
Offline
Użytkownik

Dołączył(a): 20 maja 2016, o 13:20
Posty: 60
Dzięki za feedback. Miło widzieć, że zainteresowanie jest.

W czasie gdy jeszcze czekamy na odpowiedzi/sugestie innych osób, udało się stworzyć model szyny 4x80.
Długość 243 mm, pochylenie buta, bez rockeringu. Dodatkowo będzie nisko ;feel_good; Staram się wykonać tak geometrie aby but był jak najniżej ziemi, bez wielkiej ingerencji w materiał. Nie tak nisko jak w szynach salomon 247. Chciałbym aby szyna pasowała do każdego modelu buta bez potrzeby dodatkowych jego modyfikacji.

Foto poniżej
Obrazek
Obrazek


Jakie są następne kroki:
1. Czekamy na więcej sugestii i głosów w ankiecie.
2. Po wyborze szyn, kończymy pracę nad modelami 3D.
3. Wykonujemy prototyp i sprawdzamy czy wszystko się zgadza.
4. Dla chętnych wykonamy i dostarczymy pełnowartościowy produkt.

Stay tuned! ;byebye;

________________________________________________________________________________________________

English translation
________________________________________________________________________________________________

Thanks for the feedback, Nice to see that there is interest.


While we are still waiting for answers/suggestions from others, we have been able to create a 4x80 frame model.
Lenght will be 243 mm, tilt of the boot but no rockering. In addition, it will be low ;feel_good; I try to make geometries in a way that the shoe is as low as possible, without much interferance in the material. Not as low as in Salomon's 247 frame. I would like to have a frame that will fit all of the boots with no additional modifications needed.

Obrazek
Obrazek


What are the next steps?
1. We are waiting for more suggestions and votes in the surver.
2. After selectiong rails, the modeling part will be finished.
3. A prototype will be made to check if everything works well.
4. For those who will want to order frame we will delivery a full-fledged product.

Stay tuned! ;byebye;
